GP4107G1D代理

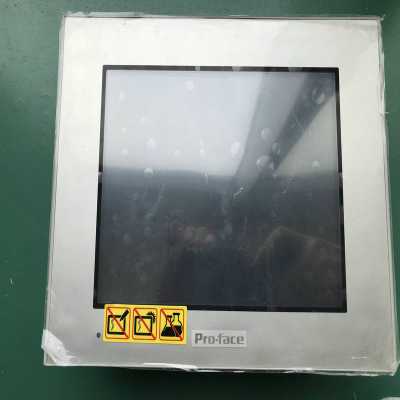

點擊圖片查看原圖

品牌：	普洛菲斯
系列：	GP4100系列
尺寸：	3.4英寸
類型：	可編程人機界面
所在地：	上海
有效期至：	長期有效
最后更新：	2020-03-31 17:17
瀏覽次數：	305

店鋪基本資料信息

日本Pro-face人機界面專營店
[VIP第4年] 指數:4
通過認證 [誠信檔案]
聯系人關立軍(女士) 銷售工程師
會員 [當前離線]
郵件455525155@qq.com
電話021-60525262
手機13816998130
地區上海
地址上海市寶山區富聯一路98弄6號1號樓7樓

產品詳細說明

基本產品信息

類型

可編程人機界面

系列

GP4100系列

顯示屏尺寸

3"

型號

GP4107G1D

全球代碼

PFXGP4107G1D

產品特點

緊湊型 3" DC RS-485 (隔離) 單色屏 (綠 / 紅 / 橙)

*晚訂單日期

2019/12/27*1

*晚維修日期

2026/03/31*2

維修服務

- (無維修服務，質保期內更換一臺新的。)

1由于庫存有限，所以*晚發貨日期視庫存情況而定。

2如產品的替換部件停產則無法維修該產品，維修服務日期也將提前終止。

顯示規格

顯示屏類型

STN 單色 LCD

顯示尺寸

3.4"

分辨率

200 x 80 像素

點距

W0.4 x H0.4 mm

有效顯示面積

W79.985 x H31.985 mm

顯示顏色

單色綠/紅/橙 (16級灰度)

背光燈

綠色/紅色LED (用戶不可自行更換。需要更換時，請聯系當地Pro-face分支機構)*3

背光燈壽命

綠色50,000小時以上，紅色10,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的50%)

亮度調節

可通過觸摸面板進行16級調節

對比度調節

可通過觸摸面板進行8級調節

觸摸面板類型

電阻式(模擬)

觸摸面板分辨率

1,024 x 1,024

觸摸面板壽命

1,000,000次以上

語言字體

日語、ASCII、簡體中文、繁體中文、韓語、俄語、泰語**4

字符大小

標準字體：8×8, 8×16, 16×16 和 32×32像素字體，矢量字體：6至80像素字體，圖像字體：8至72像素字體

字體大小

標準字體：寬度可擴展8倍，高度可擴展8倍。*5

8 x 16 點

25字符 x 5行

16 x 16 點

12字符 x 5行

32 x 32 點

6字符 x 2行

3不支持背光燈燒毀檢測功能。

4有關字體類型和字符代碼的詳情，請參閱GP-Pro EX參考手冊。

5其他字體大小可通過軟件設置。

電氣規格

輸入電壓

24 Vdc

額定電壓

19.2~28.8 Vdc

電壓降

3ms以下

功耗

3.4W以下

瞬時電流

30 A以下

抗干擾性能

干擾電壓：1000Vp-p；
脈沖周期：1μs；
上升時間：1ns(通過噪聲模擬器)

絕緣強度

1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)

絕緣電阻

500 Vdc, 10 MΩ 以上 (電源端子和FG端子之間)

環境規格

國際安全標準

工作溫度

0 ~ 50 °C *6

存儲溫度

-20 ~ +60 °C

工作濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度

10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

防塵

0.1mg/m3以下(絕緣級)

污染等級

2級污染

空氣質量

無腐蝕性氣體

氣壓(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2標準
5~9Hz 單振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z軸各10次(100分鐘)

抗沖擊性能

符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次

抗干擾性能

Power Line: 2 kV (IEC/EN61000-4-4)
COM Port: 1 kV (IEC/EN61000-4-4）

抗靜電性能

接觸式放電：6kV
非接觸式放電：8kV
(符合IEC/EN61000-4-2，3級標準)

6如果使用環境溫度變為40°C以上并持續一段時間，屏幕對比度會有所下降。

存儲器規格

應用程序存儲器

FLASH EPROM 2.2 MB (includes screen editing program and extended logic program)*7

備份存儲器

128 KB*8

時鐘精度

Uses the clock of an external device*9

7用戶程序可用區。

8應用程序區提供了128KB的空間用于數據備份。了解更多信息，請參閱GP-Pro EX參考手冊。

9關于使用編程軟件進行時鐘更新設置，請參閱GP-Pro EX參考手冊“通用設置 - 時鐘更新設置”。

接口規格

串口(COM1)

Asynchronous Transmission: RS-485 (isolation), Data Length: 7 or 8 bits, Stop Bit: 1 or 2 bits, Parity: None, Even or Odd, Data Transmission Speed: 2,400 to 115,200 bps, 187,500 bps (MPI), Connector: D-Sub 9 pin (socket)

USB(Type-A)接口

USB2.0(USB TYPE-A 接頭)×1；
電源電壓：5Vdc±5%；
輸出電流：500mA以下；
通訊距離：5m以下*10

USB(Mini-B)接口

USB 2.0 (Mini-B) x 1，*大傳輸距離：5米

10如果連接一個條形碼閱讀器到GP，需要一個外部電源(例如一個自帶電源的網絡集線器)。GP無法提供足夠的電力，如果連接一個外接控制器可能會自行復位。

結構規格

接地

功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當地適用標準。(FG與SG端子同)

冷卻方式

自然風冷

結構

IP65f NEMA #250 TYPE 4X/13 (前面板)*11

安裝方式

面板安裝

外形尺寸

W116.5 x H77.5 x D28 mm [W4.59 x H3.06 x D1.11 in.]

面板開孔尺寸

W105 x H66 mm
面板厚度：1 ~ 5 mm *12

重量

0.2kg以下

11人機界面正面安裝于固定面板上，已使用與規格中的標準相當的條件對其進行了測試。雖然人機界面的防護等級符合這些標準，但是沾在人機界面上的一些油污即使不會影響人機界面的使用，卻仍有可能對人機界面造成損害。出現這種情況一般是由于人機界面的運行環境中存在汽化油，或低粘性切割油長期附著在人機界面表面上。如果人機界面前面板的保護膜脫落，則可能導致油污滲入人機界面。發生這種情況時，建議您采取其他防護措施。此外，允許范圍以外的油還可能導致前面板塑料外罩變形或被腐蝕。因此，在安裝人機界面之前，請務必確認人機界面運行環境中可能出現的各種情況。如果防水橡皮墊圈已經使用了很長一段時間，或者從面板上卸下了人機界面及其防水橡皮墊圈，則原來的防護等級將無法得到保證。為了保持原來的防護等級，請務必定期更換防水橡皮墊圈。

12尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。

外形尺寸
