店鋪基本資料信息
|
|||||||||||||||||||||
型號
M100/MV100-6090/102
特性
• 設計小巧• 內置光縫，無需額外附件• 使用方便• 光斑非常明亮、清晰可見• 全金屬螺紋安裝孔• 明晰可見的 LED 指示燈，表示上電狀態、開關狀態以及穩定狀態
• 對外界環境光不敏感
描述
ML100 系列有如下特點：外型小巧、集成了全金屬螺紋安裝孔。所有型號均配有一個可見的紅色發射 LED。這一特點大大方便了傳感器的安裝和正確運行。由于擁有高亮度的 LED 指示燈，從各個方向均能輕易的觀察到傳感器的開關狀
態。
附件
OMH-10
ML100 安裝支架
技術參數節選 M100/MV100-6090/102/115
產品闡述

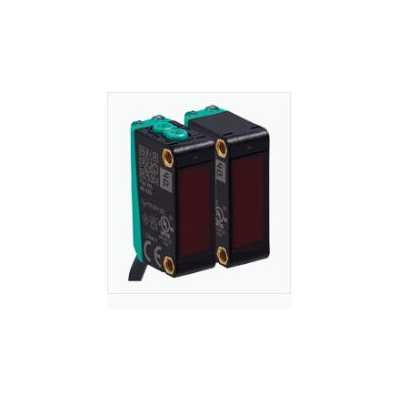

對射型光電傳感器（成對）
系統組件
發射器
M100-6090/76b/115
接收器
MV100-6090/102/115
通用規格
有效檢測距離
0 ... 2,8 m
檢測范圍極限值
4 m
光源
LED
光源類型
調制可見紅光
光點直徑
大約 0,3 m 相距 4 m
發散角
大約 2 °
光學端面
向前直射
環境光限制
EN 60947-5-2
功能性安全相關參數
MTTFd
860 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED：通電
功能指示燈
接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉
控制元件
靈敏度調節
控制元件
亮?xí)r接通/暗時接通轉換開關
電氣技術規格
工作電壓
10 ... 30 V DC
紋波
***大 10 %
空載電流
發射器：≤ 15 mA
接收器：≤ 8 mA
輸入
測試輸入
在 0 V 時停用發射器
輸出
開關類型
該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通
信號輸出
1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓
***大 30 V DC
開關電流
***大 100 mA ， 阻抗負載
電壓降
≤ 1,5 V DC
開關頻率
1000 Hz
響應時間
0,5 ms
符合性
產品標準
EN 60947-5-2
認證和證書
UL 認證
cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)Вǹ梢允羌墒剑┍ｋU絲（***大值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
-30 ... 60 °C (-22 ... 140 °F)
存儲溫度
-40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度
11 mm
外殼高度
31 mm
外殼深度
20 mm
防護等級
IP67
連接
2 m 固定電纜
材料
外殼
PC（聚碳酸酯）
光學端面
PUMA
質量
大約 100 g （發射器和接收器）
緊固螺絲的緊固扭矩
0,6 Nm
電纜長度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
更多傳感器請咨詢倍加福傳感器服務商
