產品詳細說明

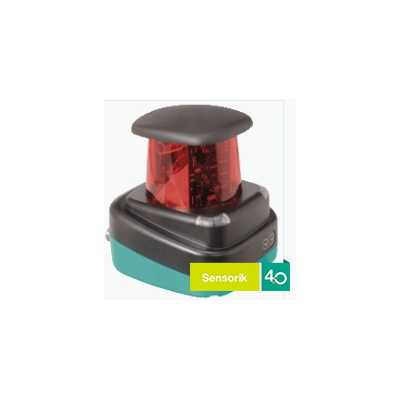

倍加福傳感器 OMD25M-R2000-B23-V1V1D-SD-1L

二維碼 LiDAR 傳感器

R2000 SD，二維碼 LiDAR 傳感器，適合簡單測量任務和定位，物體測量范圍達 25 m，以太網, 工作范圍大, 角分辨率高, 紅外光, 測量方法 PRT（脈沖測距技術）

通用規格

測量范圍 0,1 ... 10 m (bk 10%)
0.1 … 25 m (wh 90 %)
0.1 … 25 m (reflector)
***小反射率 2.5%

光源激光二極管

光源類型調制紅外光

激光額定值

注意激光輻射有害，切勿直視激光束

激光等級 1

波長 905 nm

光束發散橫向 2 mrad ，縱向 10 mrad

脈沖長度 5 ns

重復率 72 kHz

***大脈沖能量 < 94 nJ

測量方法脈沖測距技術 (PRT)

掃描速率 10 ... 30 s^-1

掃描角度 360°

光點直徑在 10 m 處為 25 mm x 105 mm

環境光限制 80000 Lux

分辨率 1 mm

功能性安全相關參數

MTTF_d 75 a

任務時間 (T_M) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

工作指示燈綠色 LED

數據流指示器黃色 LED：有源以太網
綠色 LED：以太網鏈路

功能指示燈紅色 LED：故障
黃色 LED：Q1 + Q2

控制元件 2 按鈕

參數化指示器 24 x 252 像素，紅色

電氣技術規格

工作電壓 10 ... 30 V DC

紋波 10 % 在電源容限內

空載電流 ≤ 400 mA / 24 V DC

功耗 < 10 W

可用前的時間延遲 < 40 s

接口

接口類型快速以太網，2 個開關輸出

協議 HTTP ， TCP/IP 和 UDP/IP

輸入/輸出

輸入/輸出類型 2 輸出，可獨立配置，短路/反極性保護

輸出

開關閾值低：Ua < 1 V，
高： Ua > Ub - 2 V

開關電流 100 mA 每路輸出

符合性

激光安全 EN 60825-1:2014

遵守標準和指令

符合標準

產品標準 IEC 60947-5-2

耐沖擊和抗振 EN 60068-2-6 EN 60068-2-27

測量精度

測量速度 72000 每秒測量次數

測得的噪音值典型值± 20 mm (1 sigma)

角分辨率 0,05 °

***精度類型 ± 40 mm

重復精度 < 12 mm

認證和證書

防護等級 III （工作電壓 50 V）

UL 認證 cULus 認證，2 類電源，1 類外殼

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

環境條件

環境溫度 -10 ... 50 °C (14 ... 122 °F)

存儲溫度 -20 ... 70 °C (-4 ... 158 °F)

相對濕度 95 % ，無冷凝

機械規格

防護等級 IP65

連接 4 針，M12x1 連接器，標準（供電），
8 針 M12x1 連接器，A 碼（多端口），
4 針 M12x1 插座，D 碼 (LAN)

材料

外殼 ABS + PC + 鋁

光學端面 PMMA

質量大約 0,8 kg

尺寸

高度 116,5 mm

寬度 106 mm

長度 106 mm

通用規格
測量范圍	0,1 ... 10 m (bk 10%) 0.1 … 25 m (wh 90 %) 0.1 … 25 m (reflector) ***小反射率 2.5%
光源	激光二極管
光源類型	調制紅外光
激光額定值
	注意	激光輻射有害，切勿直視激光束
	激光等級	1
	波長	905 nm
	光束發散	橫向 2 mrad ，縱向 10 mrad
	脈沖長度	5 ns
	重復率	72 kHz
	***大脈沖能量	< 94 nJ
測量方法	脈沖測距技術 (PRT)
掃描速率	10 ... 30 s^-1
掃描角度	360°
光點直徑	在 10 m 處為 25 mm x 105 mm
環境光限制	80000 Lux
分辨率	1 mm
功能性安全相關參數
MTTF_d	75 a
任務時間 (T_M)	20 a
診斷覆蓋率 (DC)	0 %
指示燈/操作方法
工作指示燈	綠色 LED
數據流指示器	黃色 LED：有源以太網 綠色 LED：以太網鏈路
功能指示燈	紅色 LED：故障黃色 LED：Q1 + Q2
控制元件	2 按鈕
參數化指示器	24 x 252 像素，紅色
電氣技術規格
工作電壓	10 ... 30 V DC
紋波	10 % 在電源容限內
空載電流	≤ 400 mA / 24 V DC
功耗	< 10 W
可用前的時間延遲	< 40 s
接口
接口類型	快速以太網，2 個開關輸出
協議	HTTP ， TCP/IP 和 UDP/IP
輸入/輸出
輸入/輸出類型	2 輸出，可獨立配置，短路/反極性保護
輸出
開關閾值	低：Ua < 1 V，高： Ua > Ub - 2 V
開關電流	100 mA 每路輸出
符合性
激光安全	EN 60825-1:2014
遵守標準和指令
符合標準
	產品標準	IEC 60947-5-2
	耐沖擊和抗振	EN 60068-2-6 EN 60068-2-27
測量精度
測量速度	72000 每秒測量次數
測得的噪音值	典型值± 20 mm (1 sigma)
角分辨率	0,05 °
***精度	類型 ± 40 mm
重復精度	< 12 mm
認證和證書
防護等級	III （工作電壓 50 V）
UL 認證	cULus 認證，2 類電源，1 類外殼
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度	-10 ... 50 °C (14 ... 122 °F)
存儲溫度	-20 ... 70 °C (-4 ... 158 °F)
相對濕度	95 % ，無冷凝
機械規格
防護等級	IP65
連接	4 針，M12x1 連接器，標準（供電）， 8 針 M12x1 連接器，A 碼（多端口）， 4 針 M12x1 插座，D 碼 (LAN)
材料
	外殼	ABS + PC + 鋁
	光學端面	PMMA
質量	大約 0,8 kg
尺寸
	高度	116,5 mm
	寬度	106 mm
	長度	106 mm
