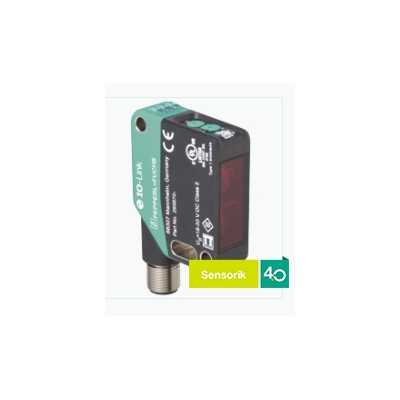

倍加福傳感器 OMT550-R200-IEP-IO-V1
測距傳感器
測距傳感器, 微型設計，提供通用安裝選項, 采用小型標準化設計的測距傳感器，有利于節省空間, 多像素技術 (MPT) - ***無誤的信號評估, 服務和過程數據 IO-link 接口, 模擬量輸出 4 ...20 mA
技術參數節選 OMT550-R200-IEP-IO-V1
產品闡述
測距傳感器
通用規格
測量范圍
100 ... 550 mm
參考目標
標準白色平板，100 mm x 100 mm
光源
LED
光源類型
調制可見紅光
LED 危險等級標記
免除組
角度偏差
***大 +/- 1,5 °
光點直徑
大約 20 mm 相距 550 mm
發散角
2,5 °
環境光限制
EN 60947-5-2 : 45000 Lux
分辨率
0,1 mm
功能性安全相關參數
MTTFd
520 a
任務時間 (TM)
20 a
診斷覆蓋率 (DC)
0 %
指示燈/操作方法
工作指示燈
綠色 LED：
持續亮起 - 通電
閃爍 (4Hz) - 短路
閃爍并帶有短間歇 (1 Hz) - IO-link 模式
功能指示燈
黃色 LED：
常亮 - 開關輸出激活
常滅 - 開關輸出停用
控制元件
示教按鍵
控制元件
5 檔旋轉開關，用于選擇操作模式
電氣技術規格
工作電壓
18 ... 30 V DC
紋波
***大 10 %
空載電流
< 25 mA 在 24 V 供電下
防護等級
III
接口
接口類型
IO-link ( 通過 C/Q = 針腳 4 )
IO-link 修正
1.1
設備配置文件
識別和診斷
智能傳感器（0 型/3.3 型）
設備 ID
0x111902 (1120514)
傳輸速率
COM 2 (38.4 kb/s)
***小循環時間
3 ms
過程數據位寬
過程數據輸入 4 字節
過程數據輸出 2 位
SIO 模式支持
是
兼容主端口類型
A
輸出
開關類型
默認設置為：
C/Q - 針腳 4：NPN 常開，PNP 常閉，IO-link
I—針腳 2：模擬量輸出 4...20 mA
信號輸出
1 路推挽輸出 ， 1 路模擬量輸出 ， 短路保護，反極性保護，電涌保護
開關電壓
***大 30 V DC
開關電流
***大 100 mA ， 阻抗負載
使用類別
DC-12 和 DC-13
電壓降
≤ 1,5 V DC
響應時間
2 ms ， 見表 1
模擬量輸出
輸出類型
1 電流輸出： 4 ... 20 mA
負載電阻器
> 1 kΩ 輸出電壓 ; ≤ 470 Ω 電流輸出
恢復時間
2 ms
符合性
通信接口
IEC 61131-9
產品標準
EN 60947-5-2
測量精度
溫度漂移
0,05 %/K
預熱時間
5 min
重復精度
≤ 1% ， 見表 1
線性度誤差
0.75%
認證和證書
UL 認證
E87056 ， 通過 cULus 認證 ， class 2 類供電電源 ， 類型等級 1
CCC 認證
額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度
10 ... 50 °C (50 ... 122 °F)
存儲溫度
-40 ... 70 °C (-40 ... 158 °F)
機械規格
防護等級
IP67 / IP69 / IP69K
連接
4 針，M12 x 1 連接器，可旋轉 90°
材料
外殼
PC（聚碳酸酯）
光學端面
PMMA
質量
大約 37 g
尺寸
高度
50,6 mm
寬度
15 mm
深度
41,7 mm
