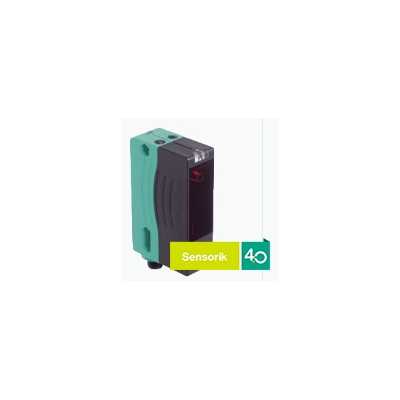

倍加福傳感器
VDM28-15-L1-IO/73c/110/122
測距傳感器
通用測距傳感器，適用于測量物體，IO-link 接口，脈沖測距技術 (PRT) 測量方法，15 m 檢測范圍，紅色激光，激光等級 1 級，推挽輸出，模擬量輸出，M12 插頭, 使用物體進行距離測量, 測量方法 PRT（脈沖測距技術）, 服務和過程數據 IO-link 接口, 模擬量輸出 0/4 mA ... 20 mA, 測量結果準確、清晰且可以再現
| 產品闡述 |
|---|
| 通用測距傳感器，適用于測量物體，IO-link 接口，脈沖測距技術 (PRT) 測量方法，15 m 檢測范圍，紅色激光，激光等級 1 級，推挽輸出，模擬量輸出，M12 插頭 |
| 通用規格 | ||
|---|---|---|
| 測量范圍 | 0,2 ... 15 m | |
| 參考目標 | 柯達白 (90%) | |
| 光源 |
激光二極管 當 Ta = +25 °C 時的典型使用壽命為 85,000 h |
|
| 光源類型 | 調制可見紅光 | |
| 激光額定值 | ||
| 注意 | 激光 ， 切勿直視激光束 | |
| 激光等級 | 1 | |
| 波長 | 660 nm | |
| 光束發散 | < 1,5 mrad | |
| 脈沖長度 | 大約 4 ns | |
| 重復率 | 250 kHz | |
| ***大脈沖能量 | < 1,5 nJ | |
| 角度偏差 | ***大 ± 2° | |
| 測量方法 | 脈沖測距技術 (PRT) | |
| 光點直徑 | < 15 mm 相距 15 m 在 20 °C 時 | |
| 環境光限制 | 50000 Lux | |
| 溫度影響 | 類型 ≤ 0,25 mm/K | |
| 功能性安全相關參數 | ||
| MTTFd | 200 a | |
| 任務時間 (TM) | 10 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED | |
| 功能指示燈 | 2 個黃色 LED，用于指示開關狀態 | |
| 標定指示燈 |
標定：綠色/黃色 LED 交替閃爍；2.5 Hz 標定誤差：綠色/黃色 LED 非等相位閃爍；8.0 Hz |
|
| 控制元件 | 5 檔旋轉開關，用于選擇操作模式（閾值設置和操作模式） | |
| 控制元件 | 用于設置閾值的開關 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC / 在 IO-link 模式下工作時： 18 ... 30 V | |
| 紋波 | 10 % 在電源容限內 | |
| 空載電流 | ≤ 70 mA / 24 V DC | |
| 可用前的時間延遲 | 1,5 s | |
| 接口 | ||
| 接口類型 | IO-link | |
| 協議 | IO-link V1.0 | |
| 循環時間 | ***小 2,3 ms | |
| 模式 | COM 2 (38.4 kb/s) | |
| 過程數據位寬 | 16 位 | |
| SIO 模式支持 | 是 | |
| 輸出 | ||
| 信號輸出 | 推挽輸出，短路保護，反極性保護 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA | |
| 測量輸出 | 1 路模擬量輸出 4 ...20 mA，短路/過載保護 | |
| 開關頻率 | 50 Hz | |
| 響應時間 | 10 ms | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 激光安全 | IEC 60825-1:2007 | |
| 測量精度 | ||
| ***精度 | ± 25 mm | |
| 重復精度 | < 5 mm | |
| 認證和證書 | ||
| 防護等級 | III | |
| UL 認證 | cULus 認證，2 類電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| FDA 認證 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日發布的第 50 號激光通知的偏離情況 | |
| 環境條件 | ||
| 環境溫度 | -30 ... 55 °C (-22 ... 131 °F) | |
| 存儲溫度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 機械規格 | ||
| 防護等級 | IP67 | |
| 連接 | 4 針 M12 x 1 連接器 | |
| 材料 | ||
| 外殼 | 塑料 ABS | |
| 光學端面 | PMMA | |
| 質量 | 90 g | |
| 尺寸 | ||
| 高度 | 88 mm | |
| 寬度 | 25,8 mm | |
| 深度 | 54,6 mm | |
