倍加福傳感器電梯光柵 AL2109-P-1820/40b/49/143

點擊圖片查看原圖

品牌：	倍加福
品牌：	倍加福
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:26
瀏覽次數：	82

店鋪基本資料信息

倍加福傳感器專賣
[VIP第4年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

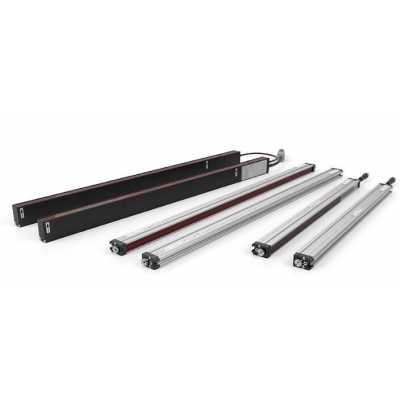

倍加福傳感器：電梯光柵 AL2109-P-1820/40b/49/143

· 低剖面、高分辨率光柵，用于監測電梯和入口的封閉邊緣

· 帶集成控制器的對射光柵

· 符合 EN81-70 和 EN12015/16 標準

· 使用多達 135 道光束的密集監控區域確保小尺寸物體也能被檢測到

· 甚至可檢測到距離為零的物體

· 自動光束交叉和光束抑制

· 對反射光和環境光不敏感

技術參數節選 AL2109-P-1820/40b/49/143

產品闡述
適用于探測人和物體的高分辨率光柵，套件包含發射器和接收器，區域高度：1800 mm，亮通/暗通，1 路 NPN 輸出和 1 路 PNP 輸出，M8 插頭

通用規格
有效檢測距離		0 ... 3500 mm
檢測范圍極限值		3500 mm
光源		紅外發光二極管
光源類型		調制紅外光， 950 nm
區域高度		1800 mm
光束交叉		自動，3x/5x/7x （取決于發射器/接收器之間的距離）
光束消隱		60 秒后，有缺陷的光束淡出。 2 個相鄰光束故障或所有光束中有 50% 以上發生故障時，光柵失效
光束間距		90 mm
光束數		61 ...135（動態）
發散角		發射器： < 20 ° ，接收器： < 6 °
環境光限制		> 100000 Lux
提供的附件		2 根連接電纜，長 5 m (15 ft)
功能性安全相關參數
MTTF_d		180 a
任務時間 (T_M)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
功能指示燈		紅色 LED（接收器中）：連接至工作電源后亮起，檢測到物體時熄滅，當 2 個相鄰光束被***阻斷時閃爍
電氣技術規格
工作電壓		11 ... 30 V DC
紋波		10 %
空載電流		< 180 mA
輸出
開關類型		亮通/暗通，可選擇，可編程
信號輸出		1 路 PNP 和 1 路 NPN，短路保護
開關電壓		***大 30 V DC
開關電流		100 mA
開關頻率		< 3 Hz
響應時間		< 100 ms
遵守標準和指令
指令符合性
	EMC 指令 2004/108/EC	EN 12015:2014 EN 12016:2013
符合標準
	產品標準	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2 版本 3.1:2012-09
	標準	EN 81-70:2003-05 EN 81-70/A1:2004-12 EN 81-1+A3:2009-12；第 7.5.2.1.1.3 節依據監測現場的數據表規格考慮物體探測。
認證和證書
CE 符合性		是
UL 認證		通過 cULus 認證
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-20 ... 60 °C (-4 ... 140 °F)
存儲溫度		-20 ... 65 °C (-4 ... 149 °F)
機械規格
型材寬度		9 mm
防護等級		IP54
連接		M8 x 1 連接器，4 針
材料
	外殼	鋁
	光學端面	塑料
質量		2000 g （設備）
尺寸
	寬度	9 mm
	深度	34 mm
	長度	2000 mm

Classifications

System	Classcode
ECLASS 11.0	27270910
ECLASS 10.0.1	27270910
ECLASS 9.0	27270910
ECLASS 8.0	27270910
ECLASS 5.1	27270910
ETIM 7.0	EC002549
ETIM 6.0	EC002549
ETIM 5.0	EC002549
UNSPSC 12.1	39121528
Product category / 產品類的	光柵測量裝置
