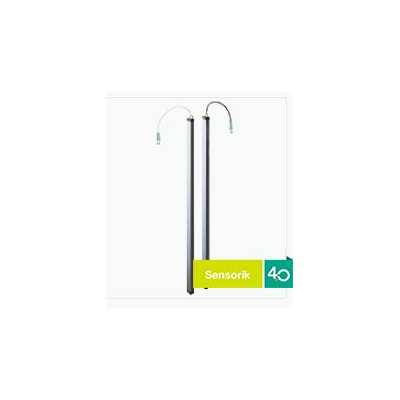

光柵 LGM25

• 測量自動化光柵，帶開關輸出
• 光學分辯率 25 mm
• 即使采用 3 向光束相交，也能超快速地檢測物體
• 使用集成的物體識別功能識別物體
• 服務和過程數據 IO-link 接口
• 溫度范圍達 -30 °C
• 測量值輸出，可以從多個測量功能中選擇

技術參數節選  LGM25

產品闡述
光束間距為 25 mm 的自動化測量光柵，IO-link 接口，推挽輸出，帶 M12 插頭的固定纜線

通用規格
有效檢測距離		標準 : 0,3 ... 6 m
檢測范圍極限值		7,5 m
光源		紅外發光二極管
光源類型		調制紅外光 ， 850 nm
區域高度		見表 1，***大 3200 mm
光束交叉		出廠設置：三光束交叉， 可停用
光束消隱		可調 ***多 2 個固定的可抑制光束區域（消隱）
光束間距		25 mm
光束數		見表 1，***大 129
操作模式		發射器： 發射器功率在兩個范圍內可調
光學分辨率		無光束交叉： 25 mm 帶光束交叉： 12,5 mm 處于量程的 25% 和 75% 以內
發散角		10 °
環境光限制		> 50000 Lux （如果外部光源位于開度角之外）
功能性安全相關參數
MTTFd		34 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		60 %
指示燈/操作方法
工作指示燈		綠色 LED： 持續亮起 - 通電 雙脈沖閃爍 (0.8 Hz) - 欠壓 閃爍 (4 Hz) - 短路 閃爍并帶有短間歇 (1 Hz) - IO-link 模式
狀態指示		發射器：黃色 LED 常亮 - 發射器高功率 常滅 - 發射器低功率 閃爍 (8 Hz) - 錯誤消息 接收器：黃色 LED： 持續亮起 - 檢測到物體 持續熄滅 - 未檢測到物體 閃爍 (4 Hz) - 低于穩定性控制限值 閃爍 (8 Hz) - 錯誤消息
控制元件		接收器： 2 個用于編程的觸摸按鈕
電氣技術規格
工作電壓		18 ... 30 V DC
紋波		10 %
空載電流		發射器 ≤： 50 mA 接收器：≤ 150 mA （無輸出）
可用前的時間延遲		見表 1，***大 2,3 s
接口
接口類型		IO-link ( 針腳 4 )
IO-link 修正		1.0
設備 ID		1050369 ... 1050400 ( 0x100701 ... 0x100720 )
COM 模式		COM 2 (38.4 kb/s)
***小循環時間		2,3 ms
過程數據位寬		16 位
SIO 模式支持		是
輸入
測試輸入		發射器關閉，針腳 4 上的電壓為 +UB 或 0 V （發射器）
功能輸入		范圍輸入激活，從 1.6 m 開始，針腳 2（發射器）上為 +UB 或 0 V 用于針腳 8 參數化的示教輸入（接收器）
輸出
故障前指示輸出		穩定性控制 (SC) 1 路 PNP，短路保護，反極性保護 在針腳 2 上 （接收器）
開關類型		出廠設置：暗通 ， 可切換至亮通模式
信號輸出		命令接口：針腳 4 IO-link 接口 C 或用作開關輸出 Q；1 路防短路、反極性保護的推挽輸出（接收器） 開關輸出：針腳 5 開關輸出 Q；1 路防短路、反極性保護的推挽輸出（接收器），與針腳 4 同步
開關閾值		出廠設置：閾值的信號跟蹤停用，光學分辨率***多提高 4 mm；可切換為有源信號跟蹤
開關電壓		***大 30 V DC
開關電流		***大 100 mA
電壓降		≤ 2 V DC
開關頻率		見表 1，***大 135 Hz
響應時間		見表 1，***大 12 ms
計時器功能		斷開延時可編程，范圍為 0 ...1.25 s，步長為 5 ms （只能通過 IO-link 調節）
符合性
通信接口		IEC 61131-9
產品標準		EN 60947-5-2
認證和證書
防護等級		III ( IEC 61140 )
UL 認證		通過 cULus 認證
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-30 ... 60 °C (-22 ... 140 °F)
存儲溫度		-30 ... 70 °C (-22 ... 158 °F)
機械規格
導線橫截面積		***小 0,25 mm2
外殼長度 L		見表 1，***大 3360 mm
防護等級		IP67
連接		發射器： 連接纜線，帶 4 針 M12 x 1 連接器 ， 330 mm 總長 接收器： 連接纜線，帶 8 針 M12 x 1 連接器 ， 350 mm 總長
材料
	外殼	擠壓鋁型材 ， 銀 陽極氧化
	光學端面	塑料板 ， 聚碳酸酯
質量		見表 1，***大 1750 g （按型材）
尺寸
	寬度	20 mm
	深度	30,5 mm
電纜長度		***大 30 m

Classifications

System	Classcode
ECLASS 11.0	27270910
ECLASS 10.0.1	27270910
ECLASS 9.0	27270910
ECLASS 8.0	27270910
ECLASS 5.1	27270910
ETIM 7.0	EC002549
ETIM 6.0	EC002549
ETIM 5.0	EC002549
UNSPSC 12.1	39121528
